Термостатические головки серии Diamant, Diamant Plus, Diamant Invest, Brillant предназначены для монтажа на термостатических клапанах либо на термостатических вкладках в радиаторах с нижним подключением. В комплекте с термостатическим клапаном и вкладкой позволяют удерживать заданную температуру воздуха в помещении путём регуляции потока теплоносителя через радиатор.

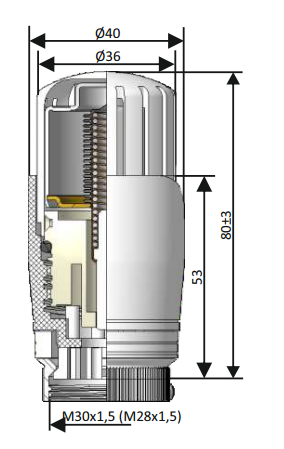

Габаритные параметры

Brillant SH Brillant C, HT Brillant DZ Brillant DR Diamant SH
Brillant SH Brillant C, HT Brillant DZ Brillant DR Diamant SH
Diamant DZ Diamant DR Diamant Plus DR Diamant Plus SH Invest
Diamant DZ Diamant DR Diamant Plus DR Diamant Plus SH Invest
Brillant Plus Mini 601100010 Mini 601100030 Mini 601100032 Mini 601100033
Brillant Plus Mini 601100010 Mini 601100030 Mini 601100032 Mini 601100033

Резьбовое соединение

  • M30 x 1,5
  • M28 x 1,5
  • соединение типа Danfoss-RA-N

Технические данные

Настройка:

  • С нулевым закрытием

От 0°С дo 28°С; обозначения на шкале 0-*-1-2-3-4-5

  • Без нулевого закрытия

От 8°С дo 30°С; обозначения на шкале *-1 2-3-4-5-6

Шкала 0 * 1 2 3 4 5 6
Температура 0°C 8°C 12°C 16°C 20°C 24°C 28°C 30°C

Максимальная рабочая температура 40°С

Максимальная температура хранения 50°С

Гистерезис 0.2°С

Время закрытия 18мин

Составляющие и способ действия термостатической головки

Жидкостный датчик „6" в случае повышения температуры в помещении через шток «3» воздействует на специальный стержень, вызывая уменьшение потока теплоносителя и впоследствии снижение температуры в помещении.

Обратный процесс происходит в случае снижения температуры в помещении, что вызывает увеличение потока теплоносителя через радиатор и повышение температуры в помещении. На рукоятке головки нанесена шкала, с помощью которой пользователь устанавливает желаемую температуру в помещении. Отдельные позиции настройки определяют только приблизительную температуру, так как на действительную температуру, которая воздействует на датчик головки, значительное влияние оказывают условия расположения термостатической головки в помещении.

Блокада и ограничение настройки

С помощью термостатической головки можно блокировать и ограничивать настройку температуры. Ограничение или блокада настройки осуществляются следующим образом - необходимо снять головку с термостатического клапана. Со стороны накидной гайки находятся два блокирующие стержня, изменяя положение этих стержней в отверстиях „0" до „6" получаем соответствующую позицию блокады или ограничение температуры.

2

Блокада от несанкционированного демонтажа

Несанкционированный демонтаж термостатической головки может быть предотвращен с помощью специальной блокады, состоящей из заостренного винта, заворачиваемого через гайку термостатической головки в корпус термостатического клапана с помощью шестигранного ключа



Серия термостатических головок Diamant включает в себя

6001 00001 - SH Diamant резьбовое соединение М30х1.5 предназначены для термостатических клапанов Schlosser и других производителей, а также термостатических вкладок с резьбовым соединением М30х1,5.

6001 00002 - Ht Diamant резьбовое соединение М28х1,5 предназначены для термостатических клапанов Herz.

60001 00003 - C Diamant резьбовое соединение М28х1.5 предназначены для термостатических клапанов Comap

60001 00004 - Dz Diamant предназначены для вкладок Danfoss 013G7360 с соединением типа RA-N

60001 00005 - DR Diamant резьбовое соединение М30х1.5 предназначены для термостатических клапанов RTD-N Danfoss и вкладок с соединением типа RTD-N

Серия термостатических головок Diamant Plus включает в себя

6001 00011-16 - SH Diamant Plus резьбовое соединение М30х1,5 предназначены для термостатических клапанов Schlosser и других производителей, а также термостатических вкладок с резьбовым соединением М30х1,5.

6001 00012-17 - Ht Diamant Plus резьбовое соединение М28х1,5 предназначены для термостатических клапанов Herz.

60001 00013-18 - C Diamant Plus резьбовое соединение М28х1,5 предназначены для термостатических клапанов Comap

60001 00014-19 - Dz Diamant Plus работает с вкладками Danfoss 013G7360 с соединением типа RA-N

60001 00015-20 - DR Diamant Plus резьбовое соединение М30х1,5 предназначены для термостатических клапанов RTD-N Danfoss как и вкладок с соединением типа RTD-N

Серия термостатических головок Diamant Invest включает в себя

6001 00030 - Diamant Invest резьбовое соединение М30х1,5 предназначены для термостатических клапанов Schlosser и других производителей, а также термостатических вкладок с резьбовым соединением М30х1,5.

Серия термостатических головок Brillant включает в себя

600200001 дo 6002 00010 - SH Brillant резьбовое соединение М30х1,5 предназначены для термостатических клапанов Schlosser и других производителей, а также термостатических вкладок с резьбовым соединением М30х1,5.

600200001 дo 6003 00005 - Ht Brillant резьбовое соединение М28х1,5 предназначены для термостатических клапанов Herz.

600400001 дo 6004 00005 - C Brillant резьбовое соединение М28х1.5 предназначены для термостатических клапанов Comap

600400001-4-7-9-11 - Dz Brillant предназначены для вкладок Danfoss 013G7360 с соединением типа RA-N

600500002-5-8-10-12 - DR Brillant резьбовое соединение М30х1.5 предназначены для термостатических клапанов RTD-N Danfoss и вкладок с соединением типа RTD-N
